Instrukcja regulacji okien

Okno plastikowe to niezawodny wyrób, którego czas użytkowania wynosi dziesiątki lat. Jednak nawet najtrwalszy mechanizm wymaga konserwacji i regulacji. Regulacja okien jest potrzebna przy każdym naruszeniu ich prawidłowego funkcjonowania.

Przykłady:

Uciążliwe ruchy skrzydeł;
Widoczne opadanie lub przekrzywienie skrzydeł;
Naruszenie szczelności zamknięcia – pojawiają się szczeliny, od okna wieje;
Trudności przy przełączaniu trybów;
Luźne lub zacinające się klamki.

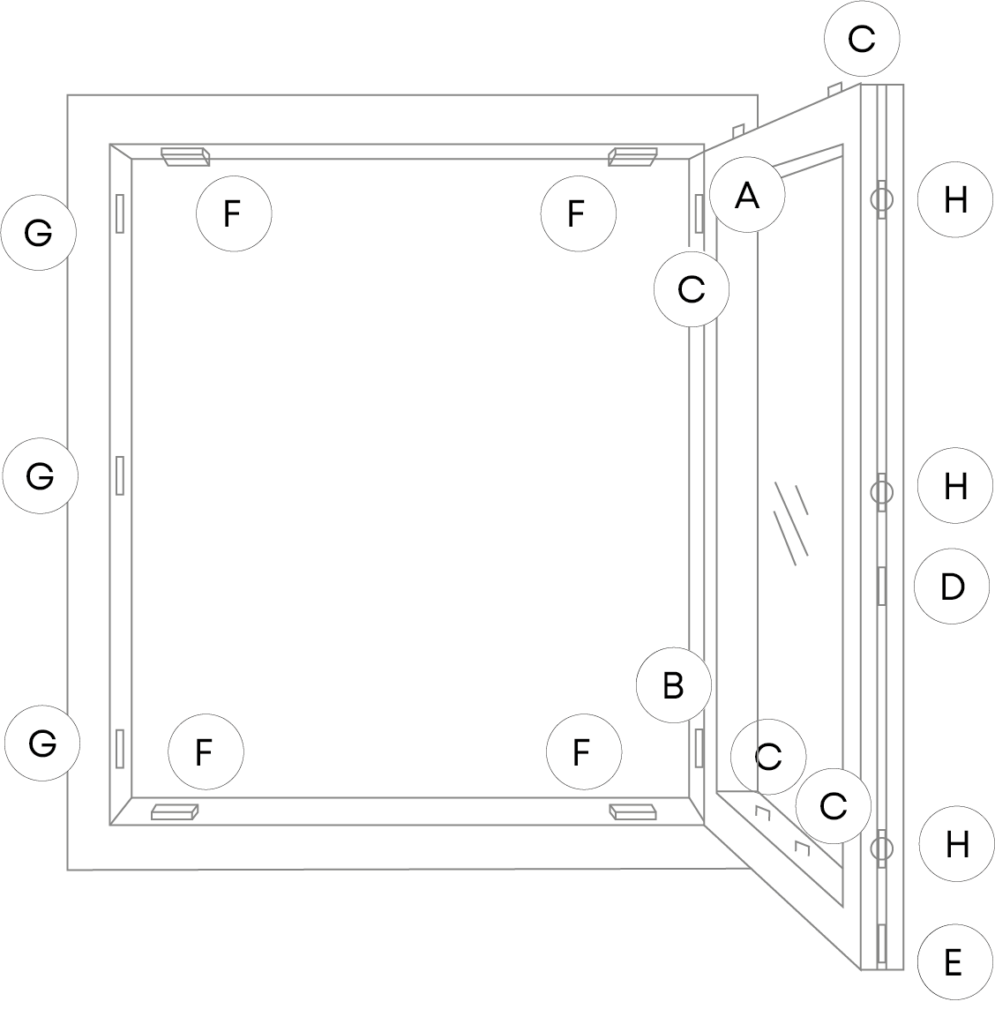

Schemat rozmieszczenia elementów okuć okiennych

Górny zawias wzmocniony;
Dolny zawias wzmocniony;
Grzybkowy trzpień ryglujący;
Mechanizm ryglujący;
Blokada błędnego otwarcia;
Płytki ryglujące;
Odpowiedziowe płytki;
Trzpienie ryglujące.

Lista potrzebnych narzędzi

Klucz sześciokątny 4 mm. Kształt klucza może być dowolny, np. wygięty w kształt litery "L".
Tylko w przypadku niektórych modeli okuć potrzebna jest nasadka do śrubokręta w kształcie gwiazdy (oznaczenie T, TX).
Śrubokręt krzyżakowy (rozmiar 3 lub 4). Zwykle okucia są przykręcone do okna śrubami na zwykły śrubokręt krzyżakowy.
Szczypce;
Aerozol lub olej maszynowy do smarowania okuć.

Regulacja docisku okna plastikowego

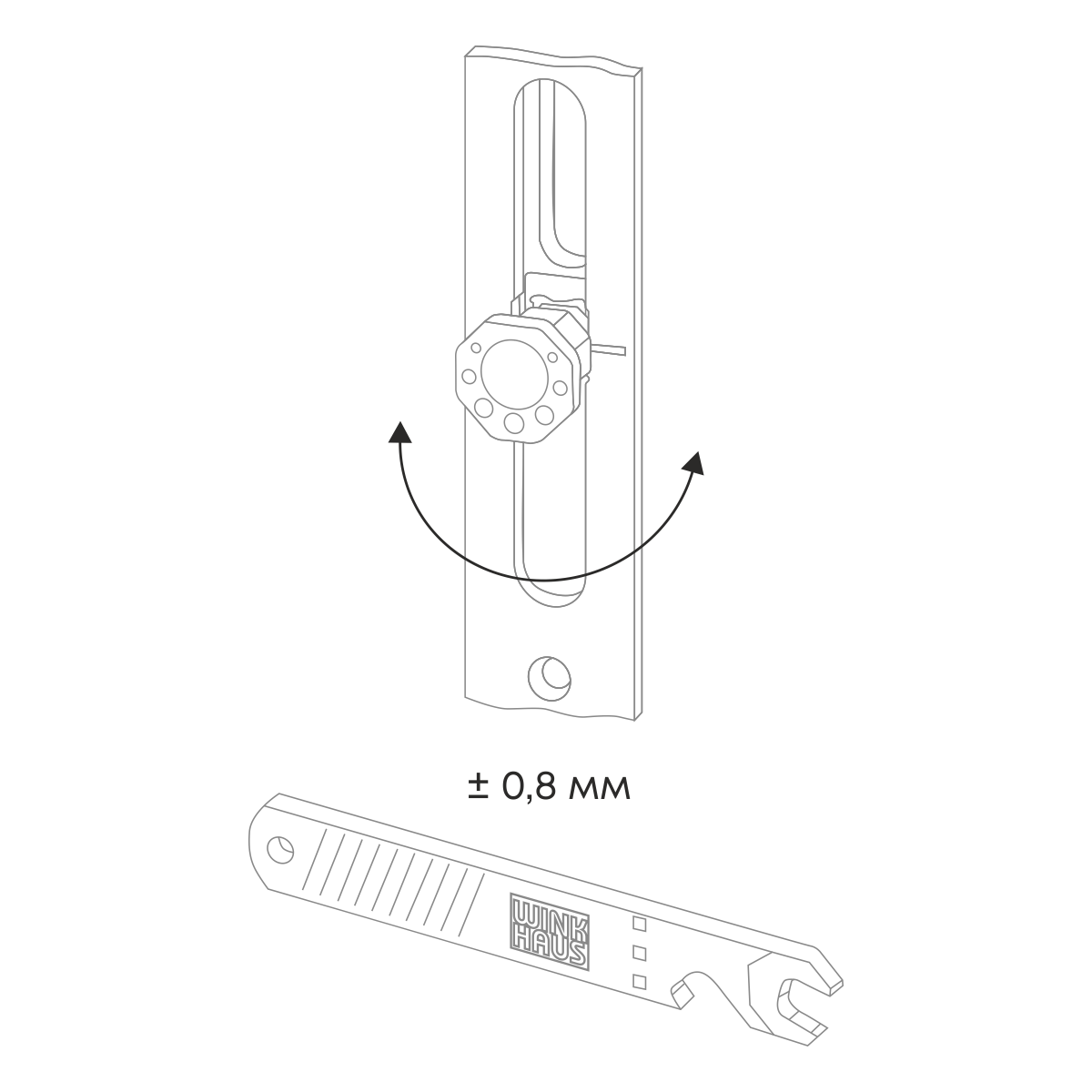

Jeśli okno nie zamyka się szczelnie, wtedy za pomocą klucza sześciokątnego należy wyregulować obrót trzpienia ryglującego. Obrót w lewo zwiększa docisk, a w prawo – zmniejsza go. Maksymalny docisk osiąga się, gdy gniazdo na klucz znajduje się od strony zewnętrznej części skrzydła. Minimalny docisk uzyskuje się przy odwrotnym ustawieniu ekscentryka – gniazdo na klucz znajduje się od strony wewnętrznej części skrzydła.

Dla równomiernego docisku skrzydła na całym obwodzie wszystkie ekscentryki na zaczepach powinny być ustawione w jednakowej pozycji. Nierównomierny docisk przyspiesza zużycie uszczelki i prowadzi do utraty szczelności zamkniętego okna.

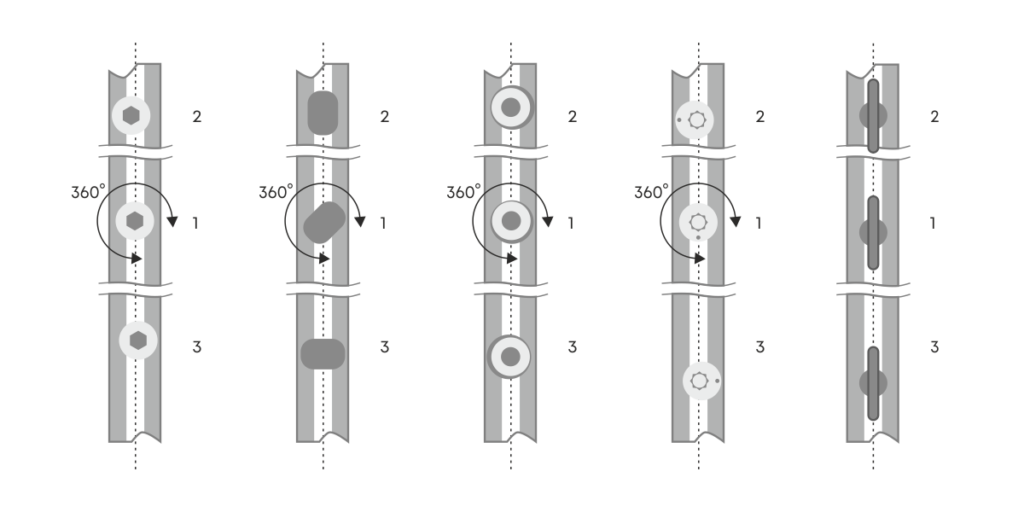

Regulacja różnych zaczepów:

- Standard (średni stopień docisku skrzydła);
- Na okres letni (regulacja na najmniejszy docisk skrzydła);
- Na okres zimowy (maksymalny stopień dociśnięcia skrzydła).

W niektórych przypadkach regulacja mimośrodu okna nie pozwala uzyskać maksymalnego docisku, a przez zamknięte skrzydło nadal wieje. Dzieje się tak w wyniku przesunięcia skrzydła w pionie lub poziomie. W rezultacie część mimośrodów może nie wchodzić całkowicie za część odpowiedzialną za docisk.

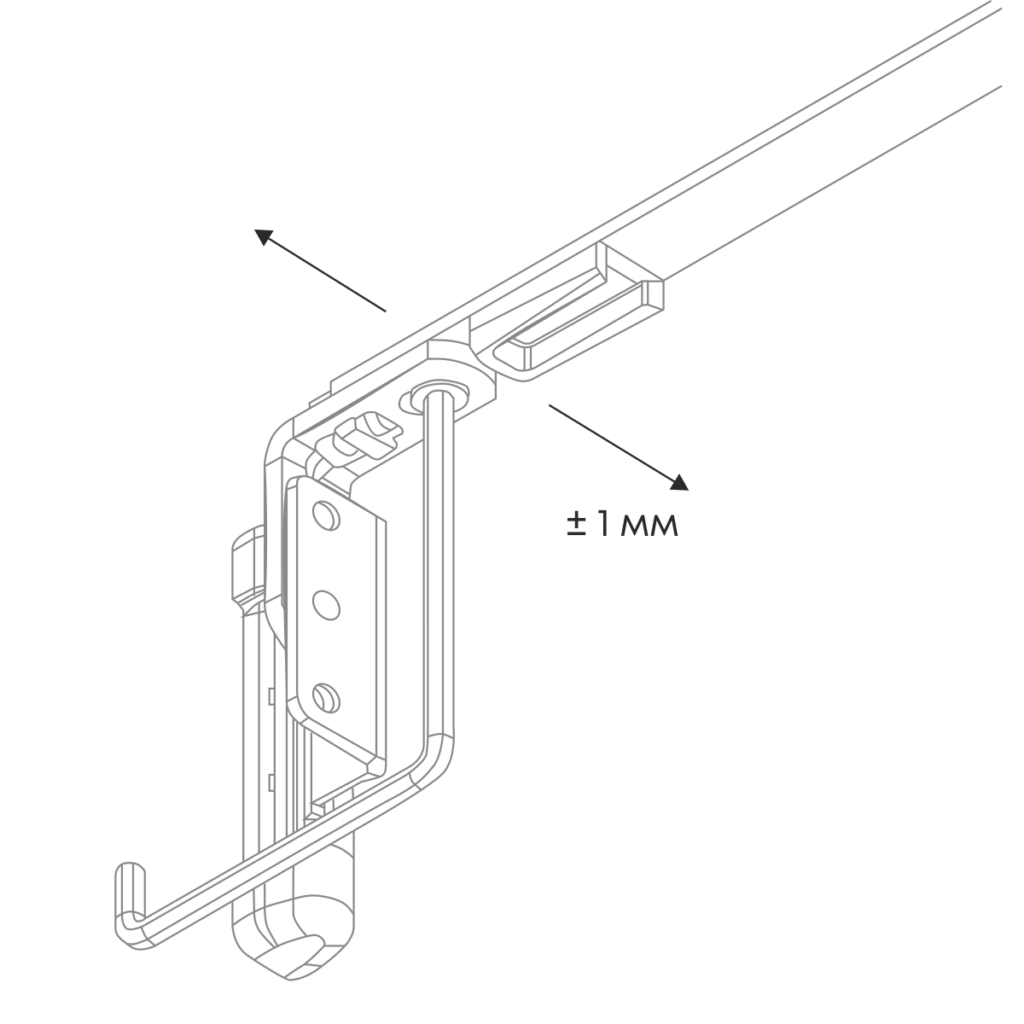

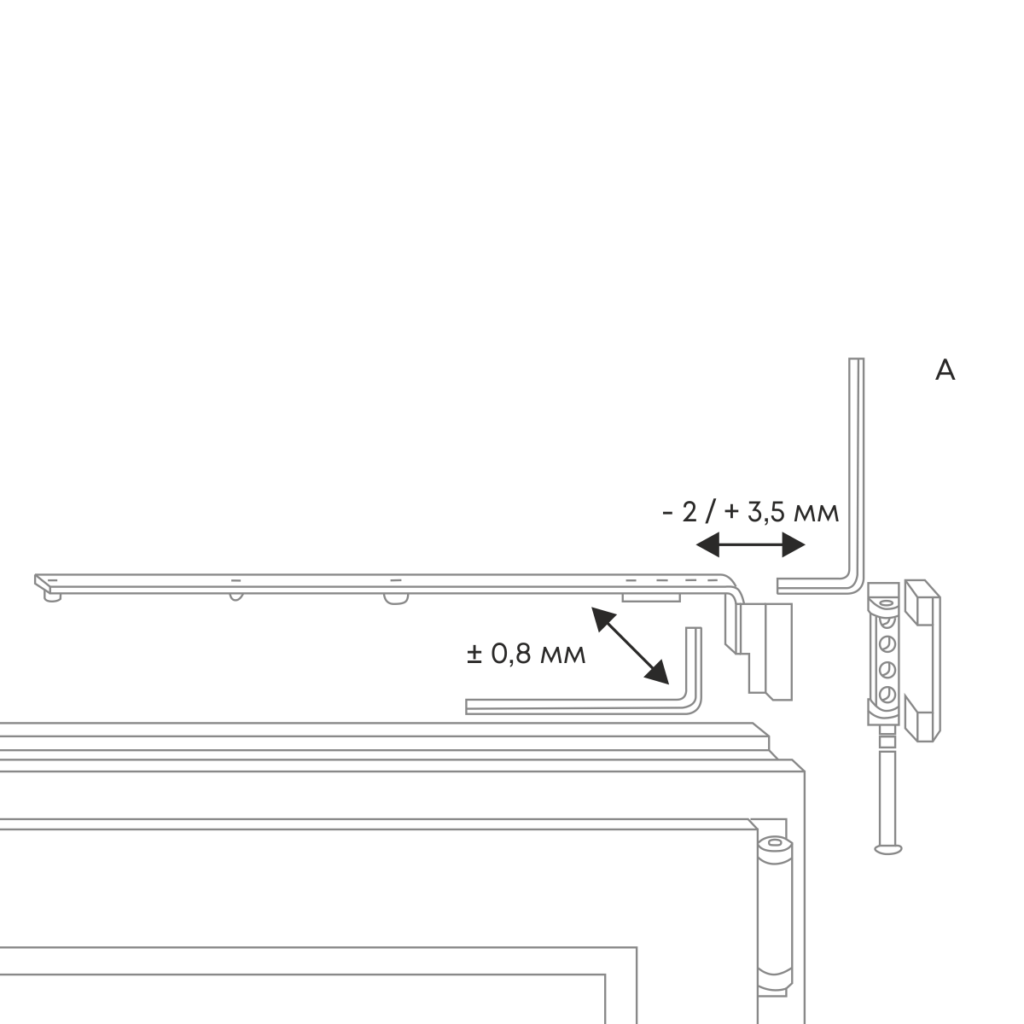

Regulacja docisku w okolicy górnego zawiasu

Regulacja docisku po stronie zawiasów odbywa się za pomocą śrub umieszczonych na tych zawiasach. Aby dostać się do śruby znajdującej się na nożycach obok górnego zawiasu, postępujemy w następujący sposób:

Otwieramy okno, naciskając blokadę i ustawiając klamkę w trybie wentylacji;
Klucz imbusowy wkładamy w rowek śruby regulacyjnej (znajdującej się na nożycach od spodu);
Aby zwiększyć docisk, obracamy klucz zgodnie z ruchem wskazówek zegara;
Aby zmniejszyć docisk, wykonujemy obroty w przeciwnym kierunku.

Regulacja skrzydeł okiennych

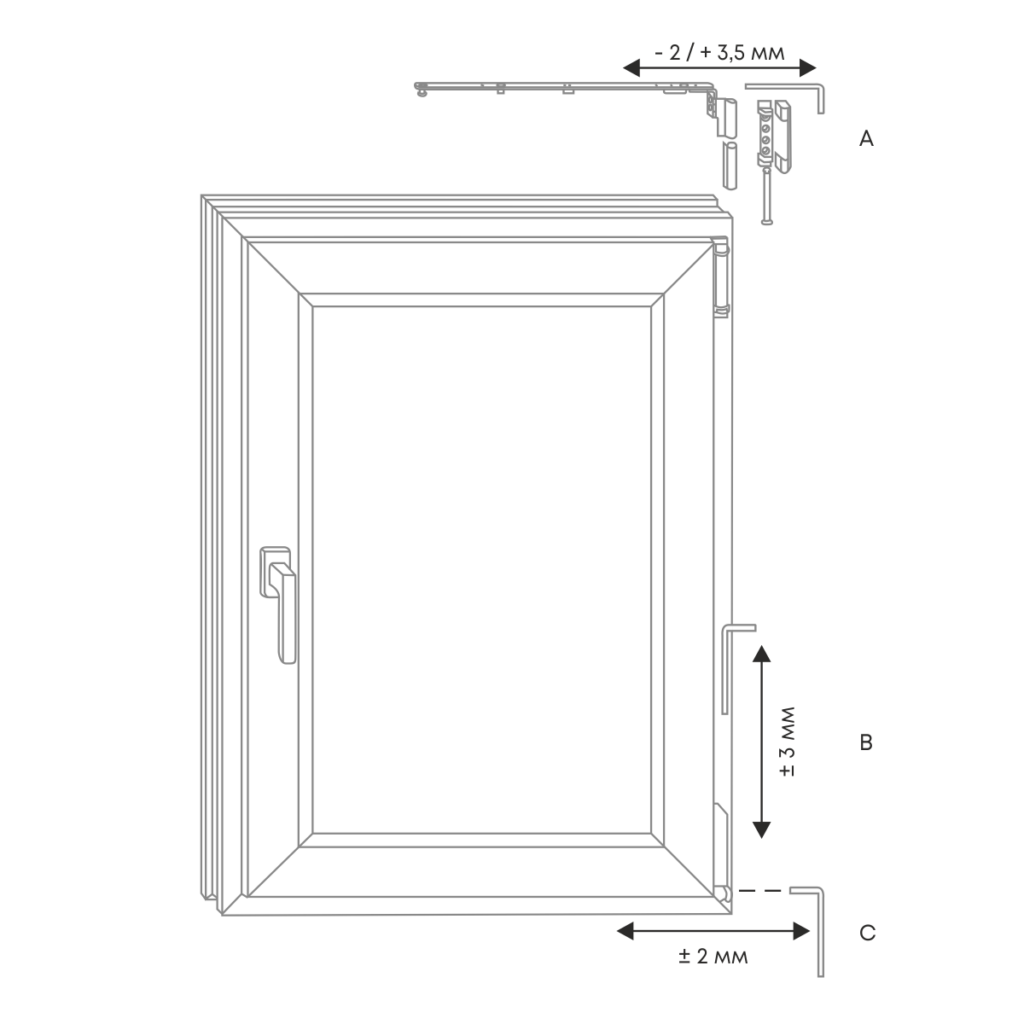

Co zrobić z krzywymi skrzydłami okiennymi? Elementy okienne można właściwie wyregulować za pomocą łożyska ścinającego. Regulowane części skrzydła okiennego pokazane są na rysunku i oznaczone jako A, B, C.

Regulacja po przekątnej:

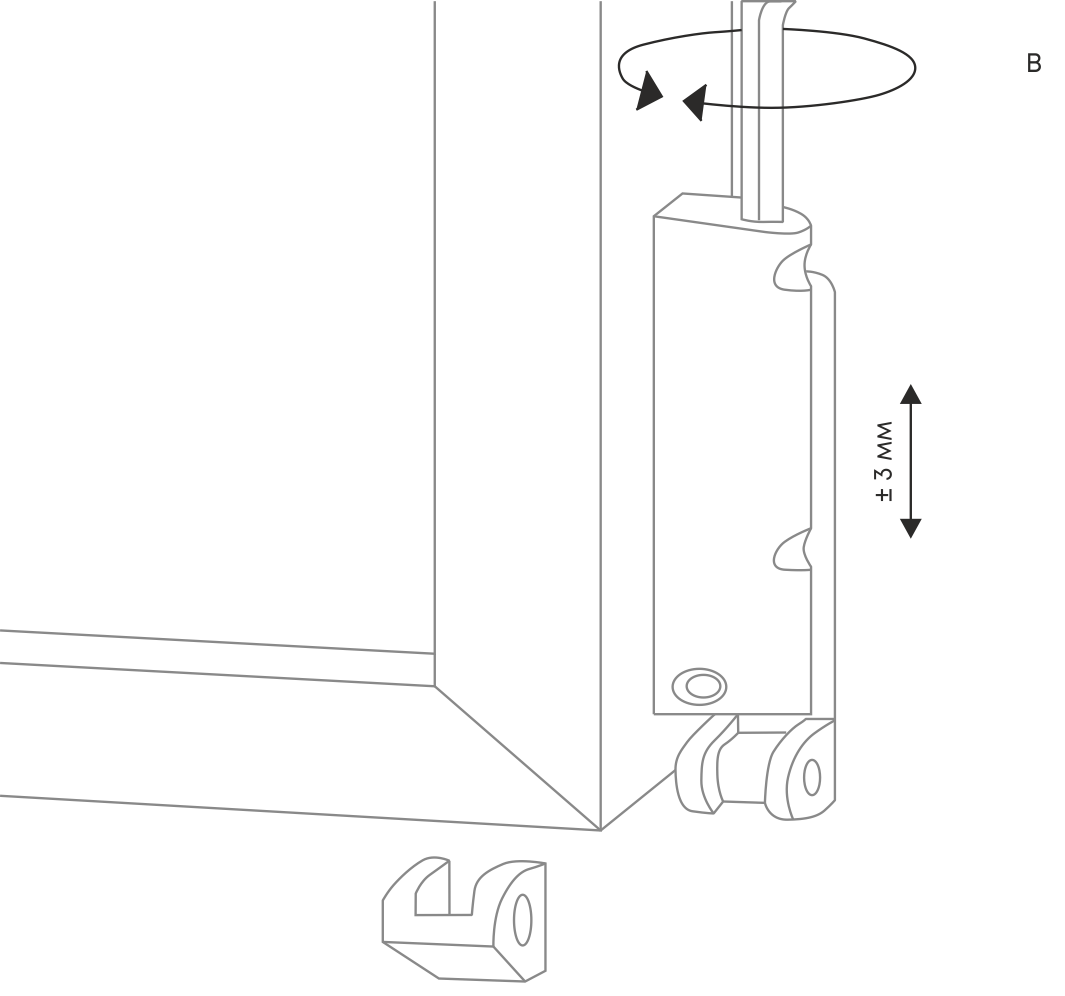

Jeśli skrzydła są zbyt nisko lub zbyt wysoko w ramie, regulujemy ustawienie wysokości:

Określ, jaka szczelina jest optymalna po obu stronach, aby skrzydło było wyśrodkowane.
Obróć śrubę w zawiasie narożnym przeciwnie do ruchu wskazówek zegara, aby opuścić skrzydło okna, lub zgodnie z ruchem wskazówek zegara, aby je podnieść. Po osiągnięciu pożądanej wysokości, dokręć śrubę w łożysku nożycowym, aż skrzydło stanie się proste.

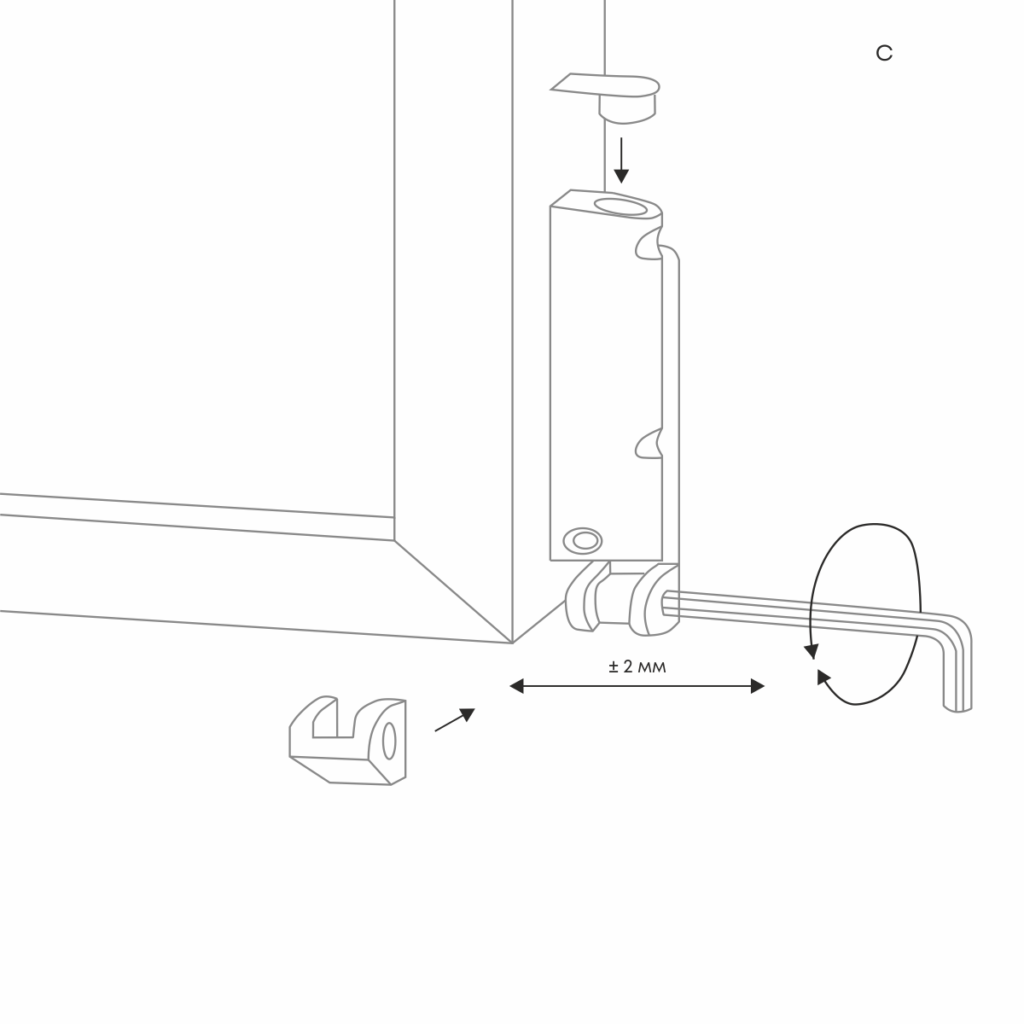

Jeśli okno zablokowało się po jednej ze stron, konieczna jest regulacja boczna:

Naprzemiennie obracaj śrubę wspornika narożnego i śrubę wspornika nożycowego, aby wyregulować skrzydło okienne w kierunku poprzecznym. Jeśli obrócisz przeciwnie do ruchu wskazówek zegara w dolnym zawiasie i zgodnie z ruchem wskazówek zegara we wsporniku, przesunie się ono w kierunku zawiasu. Ruch w kierunku uchwytu następuje przy odwróceniu momentu obrotowego.
Po regulacji bocznej sprawdź, czy okno otwiera się bez problemów. W przypadku nadmiernego dokręcenia może dojść do zablokowania okna podczas otwierania.

Regulacja okuć okien PCV

Klamka z tworzywa sztucznego może się złamać. Czasami konieczna jest wymiana zwykłych klamek na klamki z zamkiem: wyposażone w nie skrzydła można otworzyć tylko za pomocą klucza, co może być przydatne w pokoju dziecięcym. Do wymiany klamki potrzebny będzie śrubokręt krzyżakowy.

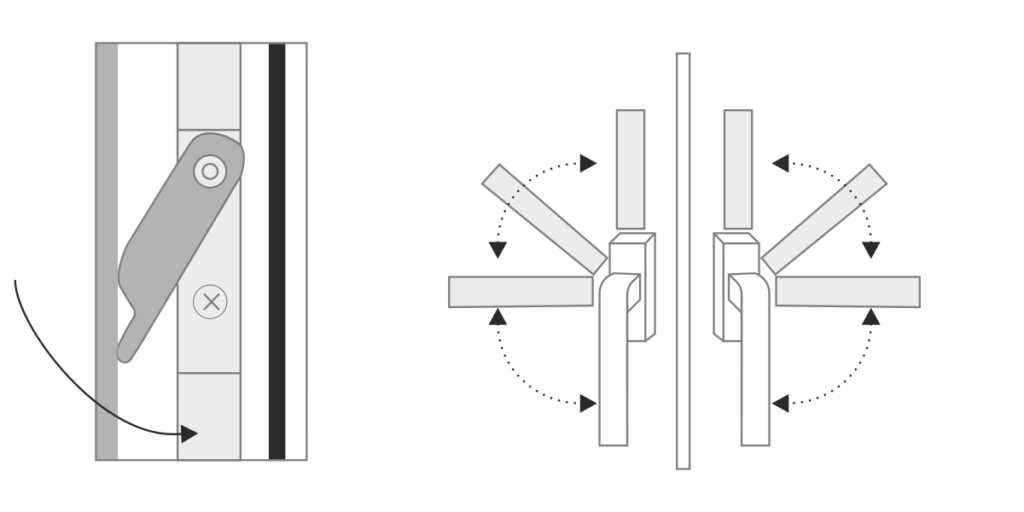

Usuwanie problemów z klamką okna. Jeśli klamka przy zamykaniu okna nie obraca się do końca, oznacza to, że jeden lub więcej mimośrodów blokujących opiera się o wypustki listwy zaczepowej. Taki problem usuwa się regulacją. Podczas otwierania uchylno-rozwieralnego skrzydła mechanizm może działać nieprawidłowo, co powoduje, że klamka blokuje się w pozycji pośredniej.

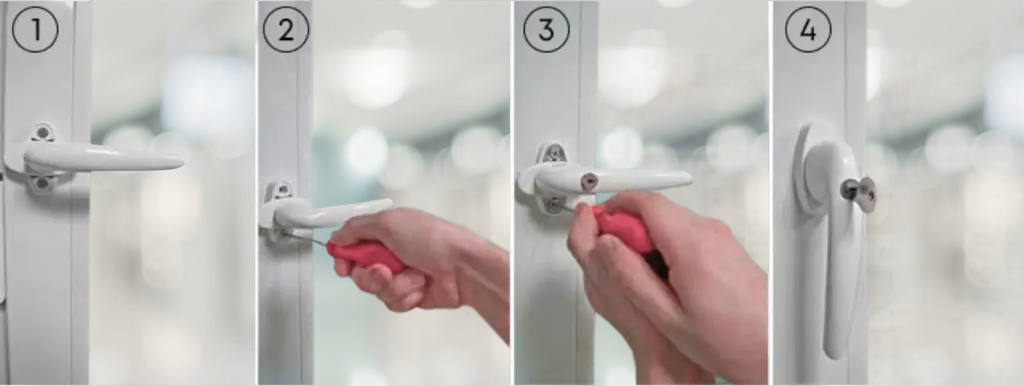

Wymiana klamki okna lub montaż klamki z zamkiem

Śruby mocujące klamkę do skrzydła znajdują się pod owalną nakładką dekoracyjną. Aby uzyskać do nich dostęp, podnieś ją za końce i obróć o 90 stopni. Wykręć śruby śrubokrętem, zdejmij klamkę. Nową klamkę montujemy w odwrotnej kolejności.

Jeśli klamka obraca się z oporem lub nie przyjmuje standardowych pozycji, przyczyną zazwyczaj jest zanieczyszczenie mechanizmów. W takim przypadku należy odkręcić klamkę i wyczyścić wszystkie ruchome części konstrukcji za pomocą aerozolu. Następnie okno smarujemy olejem maszynowym.

Wymiana uszczelki

Uszczelka to wkładka z różnych materiałów (kauczuk, silikon lub termoplast) o budowie rurowej. Jej głównym zadaniem jest uszczelnienie połączeń, co zwiększa właściwości ochronne profilu.

Ponieważ przedmuchy mogą wystąpić z powodu zużycia gumowej uszczelki, pamiętaj o monitorowaniu jej stanu. Zapobiegnie temu terminowa wymiana wkładki.

Skurczoną lub uszkodzoną uszczelkę łatwo wymienić. Należy wyjąć starą gumę z rowka, a następnie ostrożnie zamontować nową, nie rozciągając (to ważne). Aby dłużej utrzymywała odpowiedni poziom izolacji, przecieraj i kilka razy w roku smaruj ją smarem silikonowym. Unikaj stosowania agresywnych środków czyszczących, które mogą uszkodzić element.

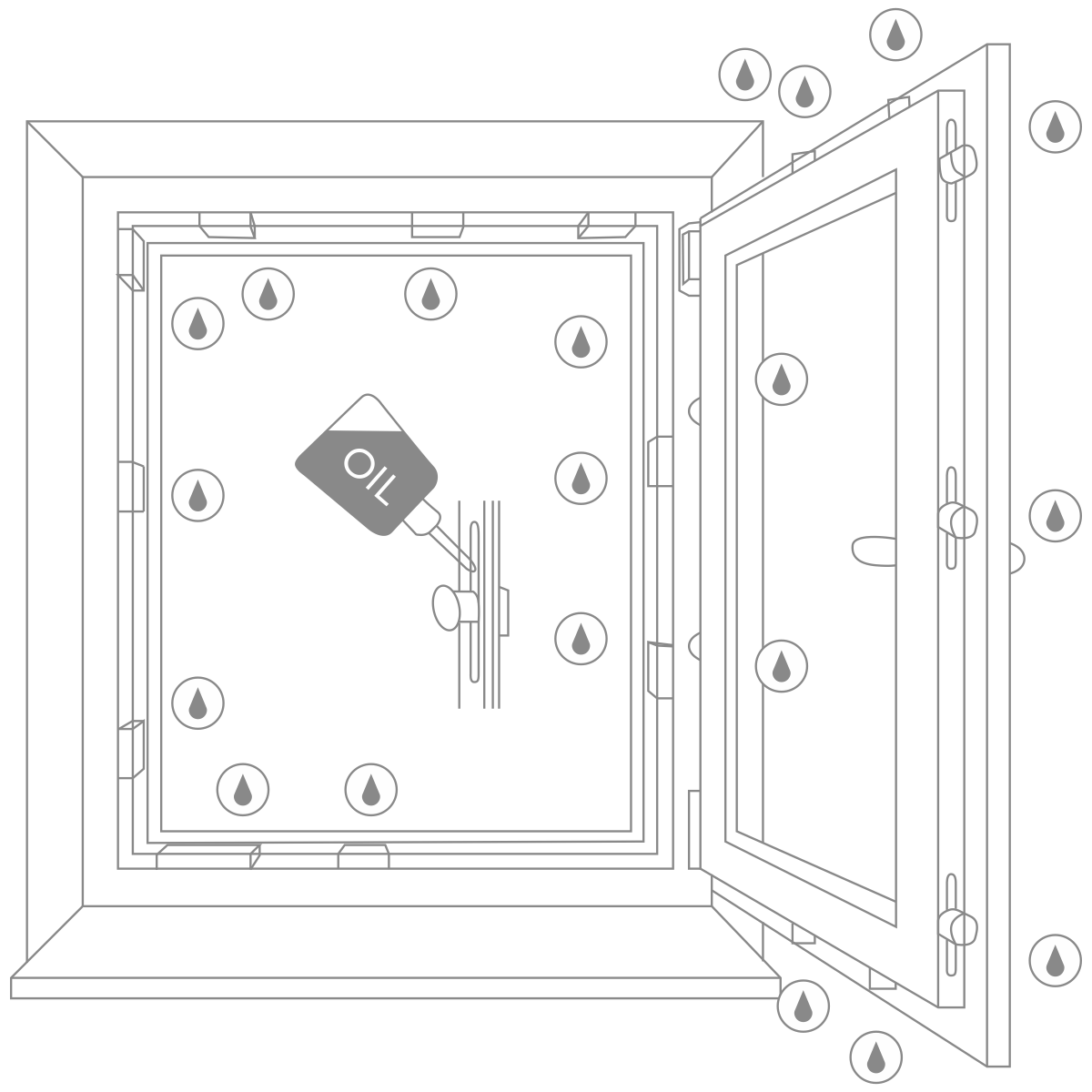

Czyszczenie części

Regularne czyszczenie wydłuża żywotność mechanizmów okiennych — zmniejsza tarcie i zużycie ruchomych części, chroni je przed korozją.

Do smarowania stosuje się dowolny olej smarujący do użytku domowego, w tym ciecz wypierającą wodę.

Przed smarowaniem mechanizmy oczyszcza się z kurzu i brudu (nie używaj twardych gąbek, środków czyszczących do armatury sanitarnej ani naczyń stalowych).

Również przy sezonowej konserwacji ważne jest, aby nie zapomnieć o wyczyszczeniu otworów drenażowych w górnym i dolnym profilu ramy — są one dobrze widoczne przy otwartych skrzydłach, a na zewnątrz są osłonięte dekoracyjnymi nakładkami.
