Instrukcja krok po kroku do pomiaru okna
Podczas pierwszego kontaktu zazwyczaj ustala się parametry otworu okiennego, ale pełen zakres nadchodzących prac może określić jedynie profesjonalny mierniczy. Praca specjalisty to jedyny sposób na uniknięcie dodatkowych kosztów i zapewnienie bezproblemowego montażu. Poniższa instrukcja pomoże w dokonaniu prawidłowego wstępnego pomiaru otworu roboczego (okna).
- Pomiar przeprowadza się zarówno na zewnątrz, jak i wewnątrz budynku w celu późniejszego obliczenia głębokości otworu.
- Okna są zawsze proste, ściany niekoniecznie. Dotyczy to zarówno starych budynków, jak i nowych. Dlatego należy dokonywać pomiarów w różnych punktach i, w przypadku rozbieżności, wybrać mniejszy wymiar do określenia rozmiaru zamówienia.
- Najlepiej przeprowadzać pomiary w trzech minimalnych punktach: na górze, na środku i na dole.
- Dla wygody sugerujemy naszkicować na kartce okno, przy którego częściach następnie będą dodawane wymiary.
- Luz montażowy – to bezpieczna przestrzeń, która ułatwia montaż i pełni funkcję kompensacyjną przy skrajnych temperaturach. Luz montażowy zależy od szerokości okna i rodzaju profilu.

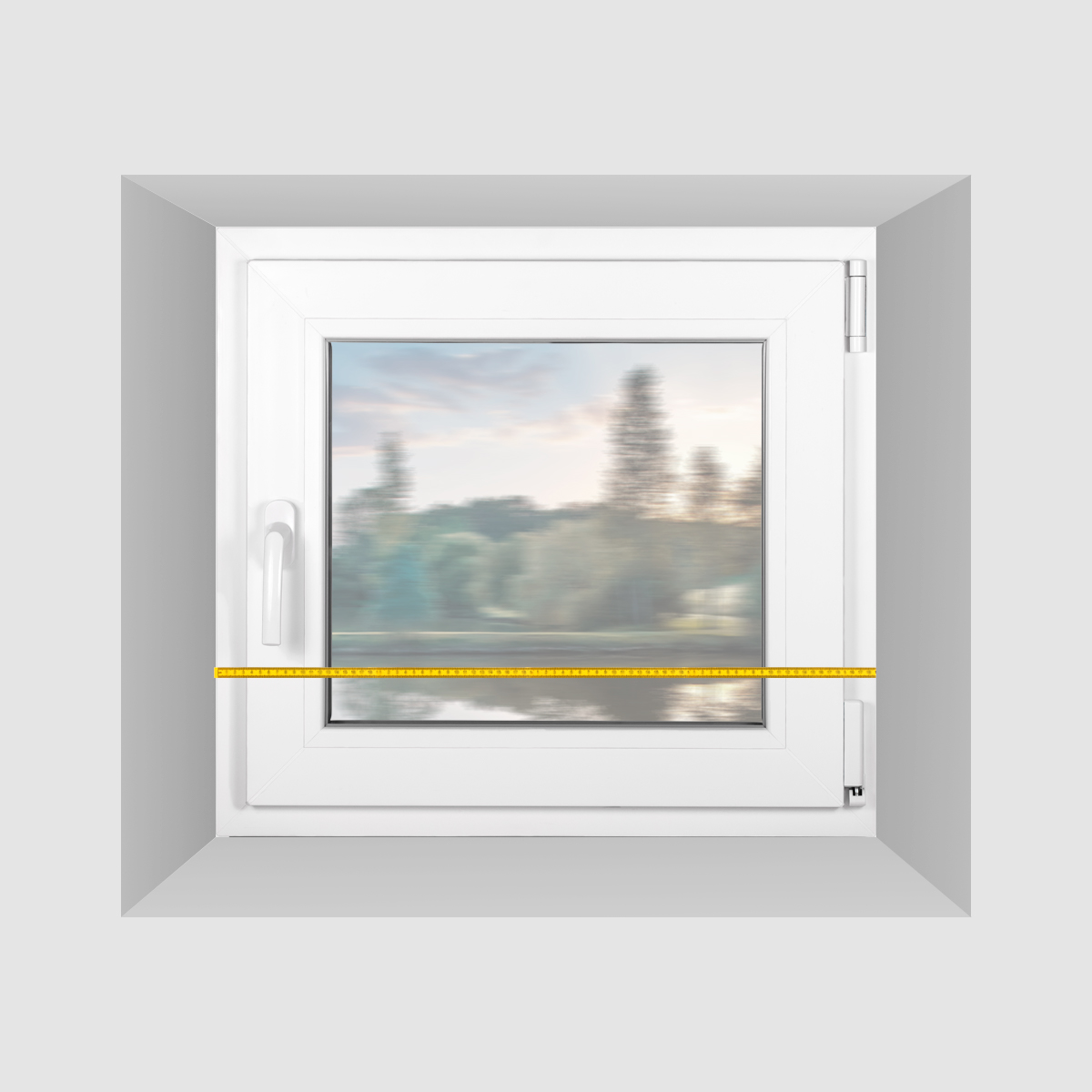

Pomiar szerokości (ogólne informacje). Zmierz odległość między lewą a prawą ścianą otworu w ścianie. Jeśli odległości są różne, wybierz mniejszy wymiar.
Pomiar szerokości (ogólne informacje). Zmierz odległość między lewą a prawą ścianą otworu w ścianie. Jeśli odległości są różne, wybierz mniejszy wymiar.

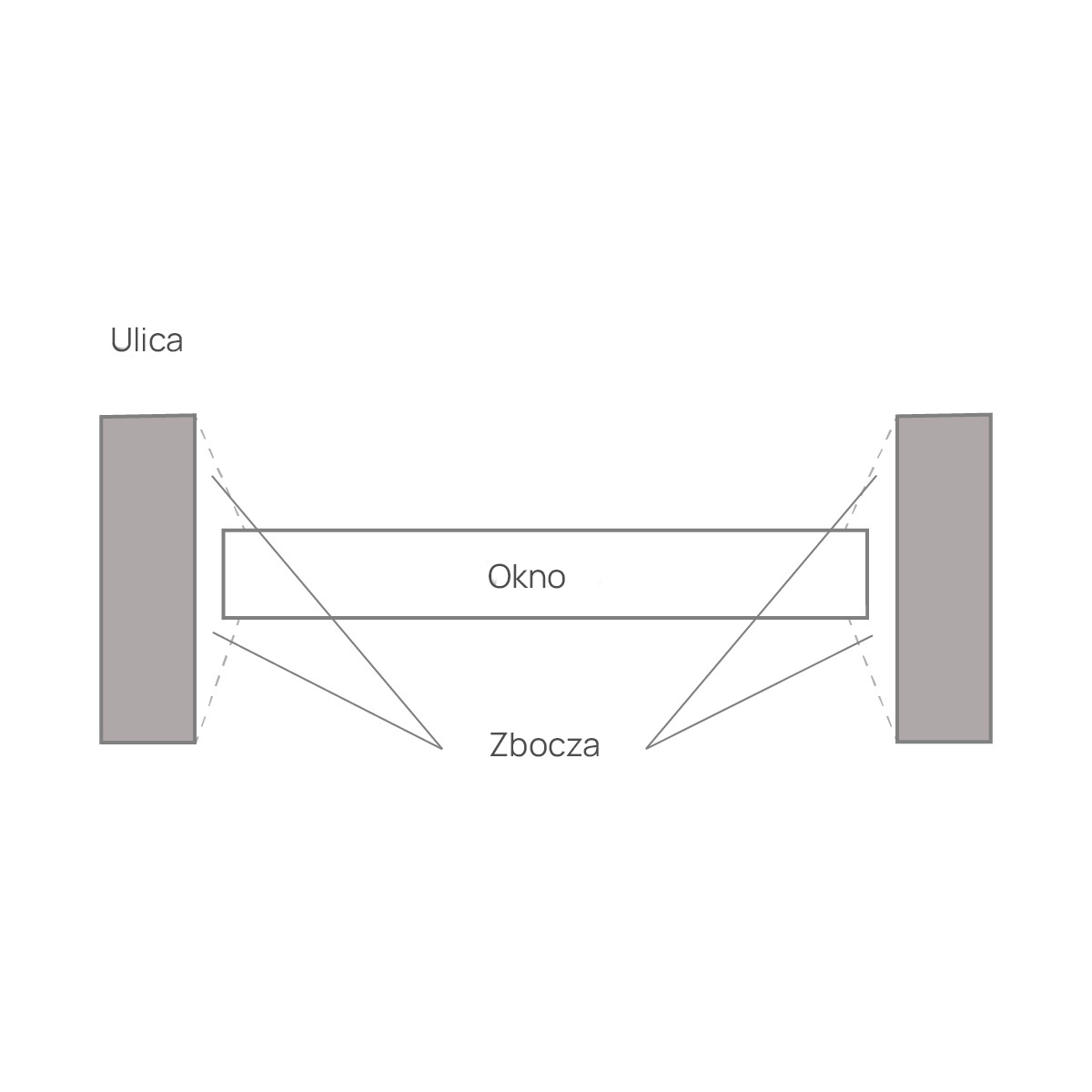

Pomiar otworu okiennego bez „ćwierćki”
Aby określić szerokość ramy przyszłego okna, należy od szerokości otworu okiennego (najmniejsza wartość z trzech zmierzonych) odjąć wymagany luz montażowy wynoszący 20-40 mm, w zależności od krzywizny ściany. Jeśli widać znaczną różnicę pionowych części otworu, lepiej zastosować 40 mm.

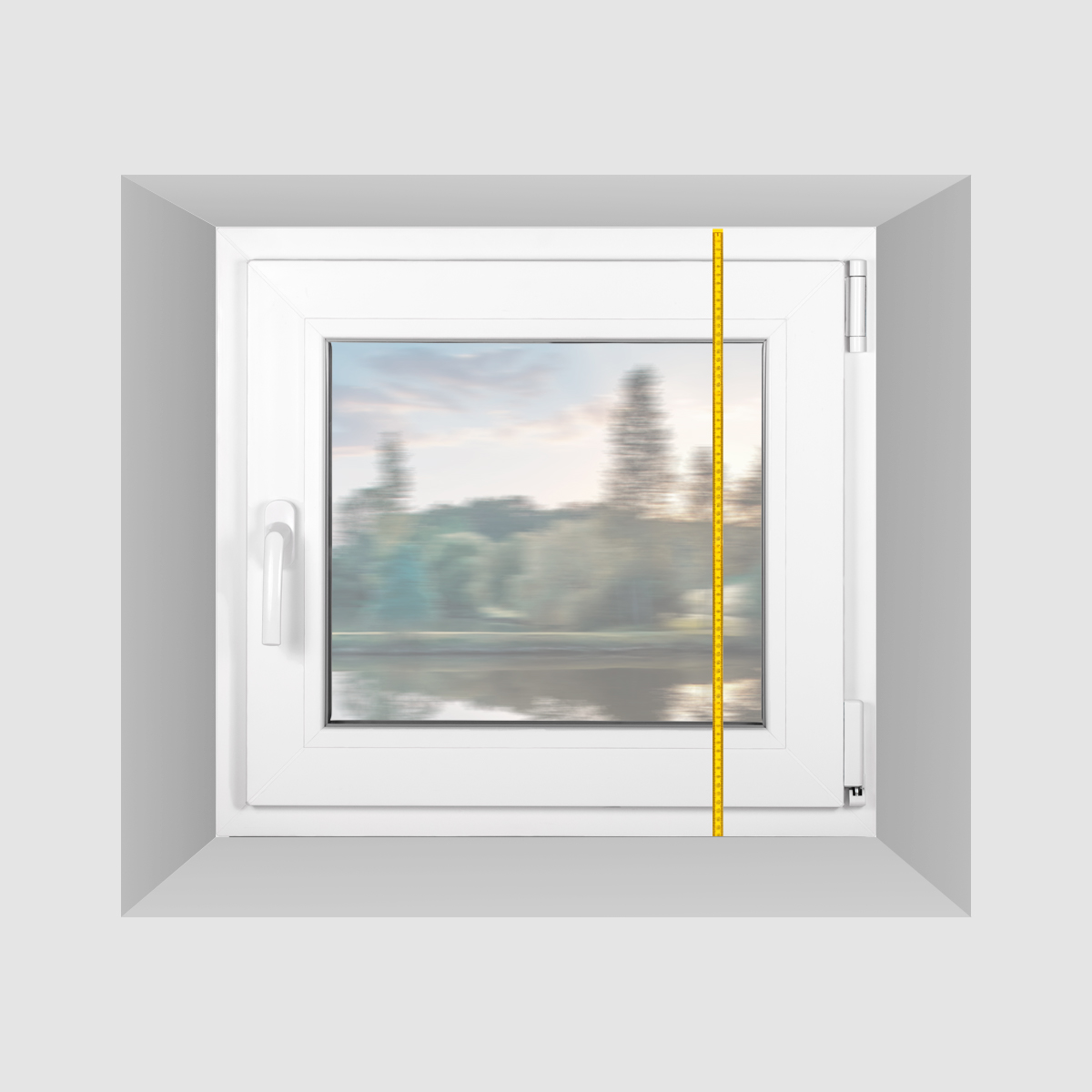

Wysokość ramy okiennej określa się jako różnicę między wysokością otworu okiennego (mniejszy wymiar z trzech pomiarów w pionie) a wielkością luzu montażowego w górnej części (15-20 mm) oraz wielkością profilu podszybowego (30 mm).
Należy również obliczyć wymiary parapetu i odlewu. Jeśli jest stary parapet, wystarczy go zmierzyć za pomocą miarki. Jeśli parapet nie jest zainstalowany, w celu określenia długości należy zmierzyć odległość od ościeżnicy do ościeżnicy wewnątrz. Szerokość parapetu zależy od głębokości otworu okiennego.
Ważne: parapet nie powinien zakrywać grzejnika! Należy to uwzględnić, wybierając optymalną szerokość parapetu. Długość odlewu określa się jako odległość między ościeżnicami od strony ulicy. Szerokość odlewu określa się jako odległość od ramy okna do jego krawędzi, przy czym odlew może wystawać na zewnątrz o 30-50 mm.

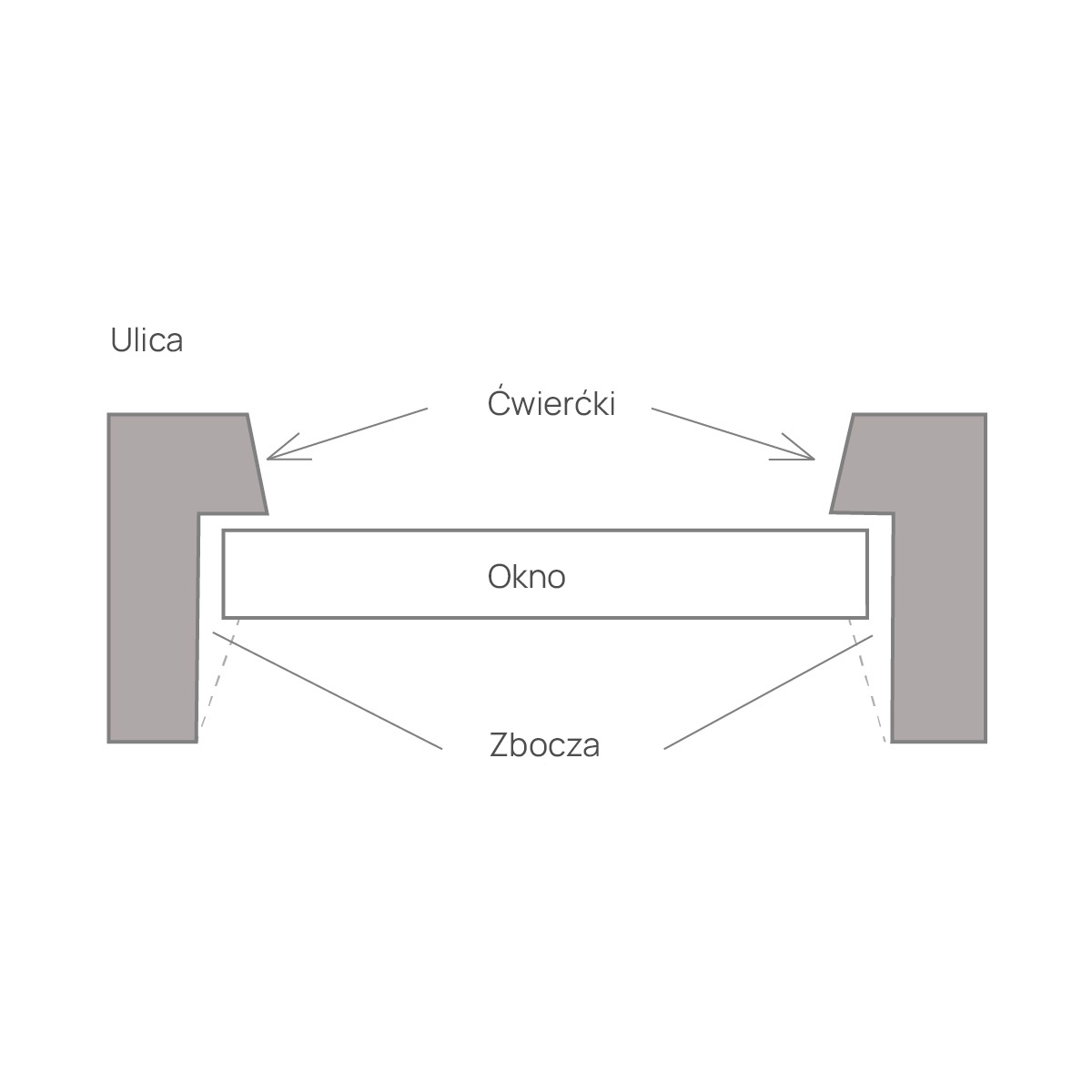

Pomiar otworu okiennego z „ćwierćką”
Ćwierćki są zazwyczaj asymetryczne, mogą występować przekrzywienia. Podczas pomiaru okna z ćwierćką należy znać kilka podstawowych zasad:
- Otwory okienne z ćwierćką, czyli występ na zewnętrznym obwodzie okna o ćwierć cegły, są trudniejsze do pomiarów;
- Rama okienna powinna zachodzić na boczną ćwierćkę o 20-40 mm z każdej strony, a na górną ścianę – 15-20 mm;
- Profil podszybowy powinien być o 10-20 mm wyższy niż dolna ściana, co jest niezbędne dla prawidłowego mocowania odlewu.
- Szerokość ramy okiennej jest określana jako szerokość otworu okiennego między zewnętrznymi ościeżami plus 40-60 mm na zachodzenie ramy na ćwiartki.
Należy następnie upewnić się, że uzyskana szerokość nie przekracza szerokości otworu od wewnętrznych ościeży oraz odległości między punktami styku wewnętrznych ościeży a ramą. Jeśli podczas montażu okna zostanie użyty profil podokienny, to wysokość okna określa się następująco:
- Wysokość od podstawy otworu do górnego ościeża minus 10-20 mm (na dolną szczelinę montażową), minus 30 mm na profil podokienny oraz plus 20 mm na zachodzenie ramy na górną ćwiartkę;
- Wysokość okna nie powinna przekraczać odległości od dołu parapetu do górnego wewnętrznego ościeża;
- Wymiary parapetu i odwadniacza określa się analogicznie jak wymiary otworów okiennych bez ćwiartek.
Główne problemy wynikające z nieprawidłowego pomiaru
Jak powinno być
Optymalne otwory na ramy.
Problem
A) Otwór montażowy większy niż rama.
Rozwiązanie

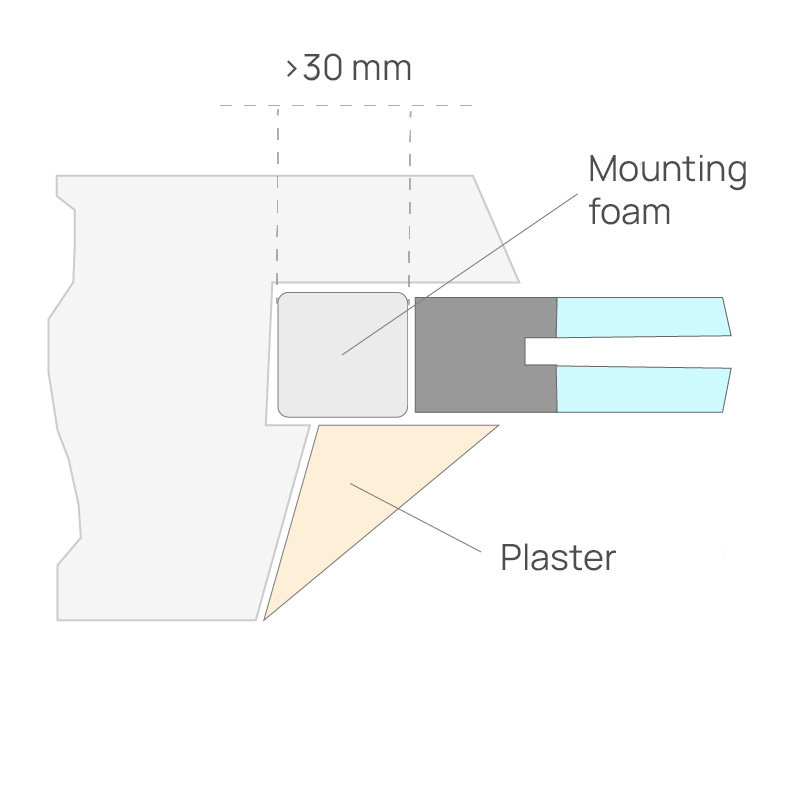

Możliwe rozwiązanie. Należy nałożyć więcej piany montażowej i tynku

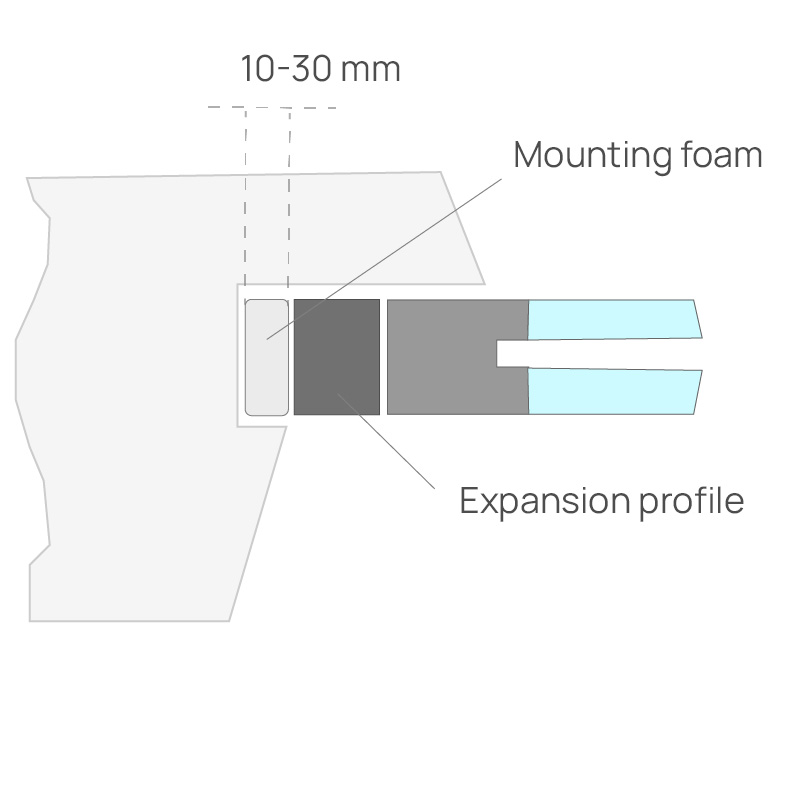

Najlepsze rozwiązanie. Zmniejszenie otworu za pomocą profilu rozszerzającego
B) Otwór montażowy mniejszy niż rama
Otwór należy poszerzyć
